Установка лазерной резки трафаретов из нержавеющей стали для SMT монтажа Stencil Cutting LP6080 (Китай).

Установка лазерной резки Stencil Cutting LP6080 – это современная установка для изготовления трафаретов для SMT монтажа.

Установка лазерной резки Stencil Cutting LP6080 - это новое поколение станков для лазерной резки шаблонов SMT. По сравнению с предыдущими моделями значительно улучшены как производительность, так и удобство управления, в соответствии с рыночным спросом. Общая производительность машины была повышена до нового уровня. При улучшении скорости резки также гарантируется отличное качество резки. Производительность сопоставима с европейскими аналогами, а стоимость намного ниже, чем у европейских аналогов.

Установка лазерной резки Stencil Cutting LP6080 также может формировать реперные знаки, гравировку текста и других рисунков, а также очень хорошо подходят для резки мелких деталей из различных металлов и неметаллов.

Установка лазерной резки Stencil Cutting LP6080 имеет безопасное стекло для визуального контроля.

Установка лазерной резки Stencil Cutting LP6080 поставляется полностью готовой к производству. Необходимо только подключить к однофазной сети электропитания, сжатому воздуху и вытяжной системе.

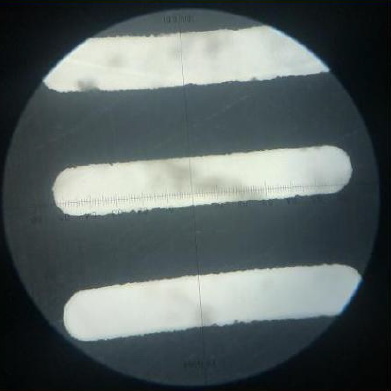

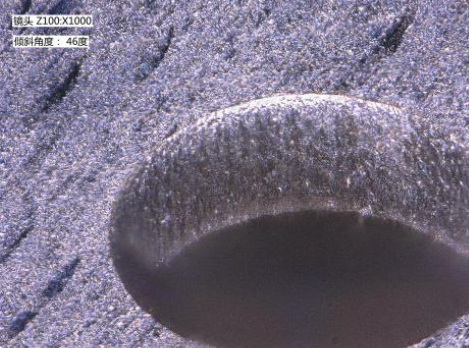

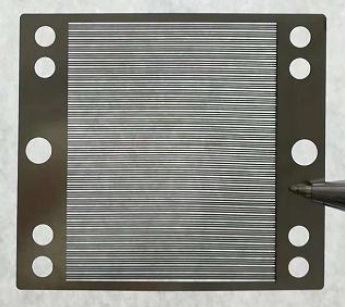

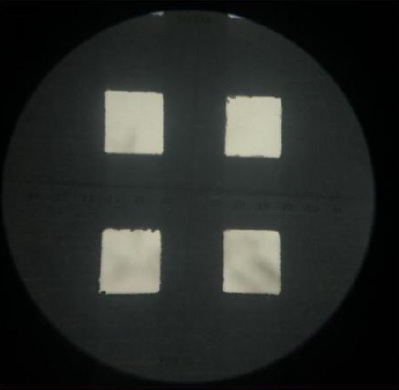

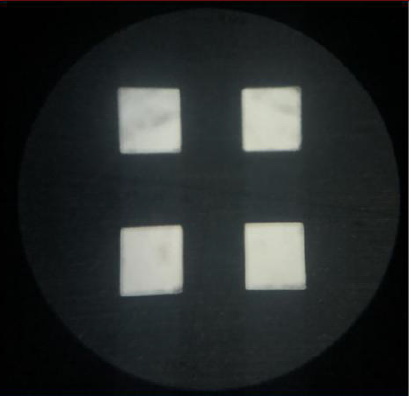

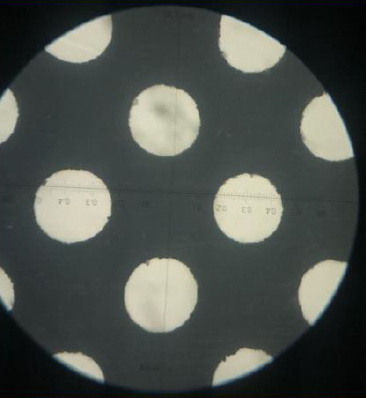

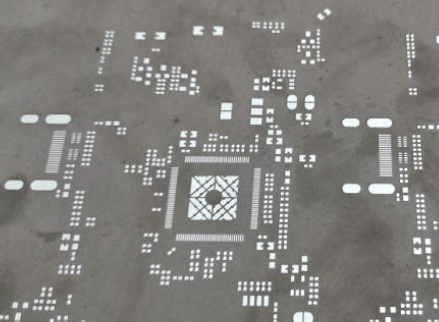

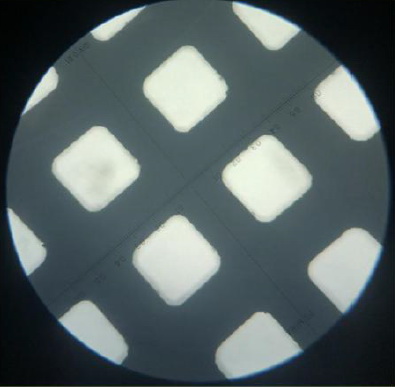

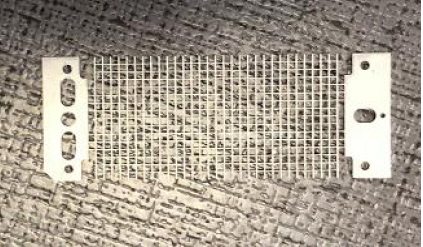

Примеры обработки установками лазерной резки Stencil Cutting LP6080

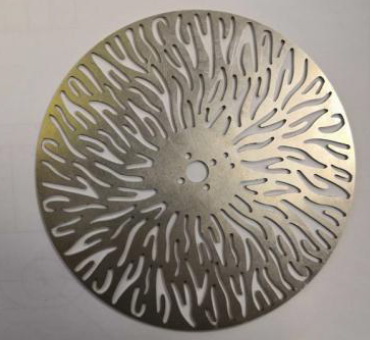

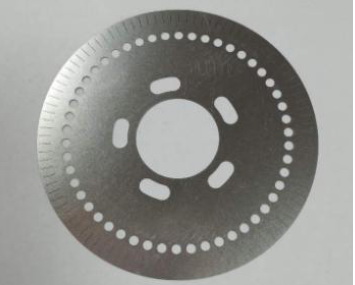

Возможна высокоточная резка нержавеющей и углеродистой стали, оцинкованного листа, листов из электротехнической стали, титановых сплавов, меди, латуни, алюминия, керамики и т. д.

Отличительные особенности установок лазерной резки трафаретов из нержавеющей стали для SMT монтажа Stencil Cutting LP6080

• Используется линейный двигатель с железным сердечником и конструкция с двойным приводом, большая тяга, максимальное ускорение может достигать 2G, что обеспечивает точное движение машины на высокой скорости.
• Волоконный лазер IPG, стабильная выходная мощность, долгий срок службы, отсутствие обслуживания, гладкая обработка отверстий и обеспечение стабильности процесса обработки.
• Использование высокоточных приводов, передовые алгоритмы регулировки и настройки значительно улучшают производительность резки и обеспечивают точность обработки.
• Основание установки - натуральный мрамор, безопасный и стабильный.
• Специальная система самодиагностики с обратной связью в реальном времени для уменьшения повторяющихся ошибок позиционирования.
• Низкое энергопотребление, потребляемая мощность всей машины составляет около 2,0 кВт/ч.
• Дополнительные опции:  автоматическая настройка высоты фокуса лазерного луча; автоматическая проверка пропущенных и не прорезанных апертур; автоматическая очистка сопла лазера

Программное обеспечение

	Собственное программное обеспечение версий SmartCut или  HK Studio для резки трафаретов. Оно может напрямую идентифицировать LMD, CNC и другие файлы для резки. Предоставляет стабильные и эффективные решения и совместимо с форматами данных для пользователей CircuitCam и CAM350.

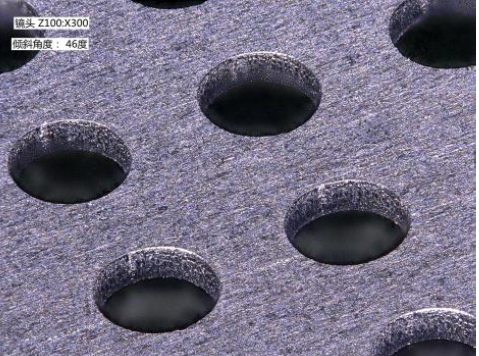

	Применение одного из лучших в мире волоконного лазера IPG, который отличается длительным сроком службы, не требует частого технического обслуживания и имеет высокую скорость фотоэлектрического преобразования. Технология принудительного воздушного охлаждения и луч хорошего качества позволяют получать вертикальные, гладкие и без заусенцев стенка отверстия.
	Прост в эксплуатации и удобен. Рама или стальной лист можно легко зажать без лишних приспособлений. Пневматическое зажимное устройство делает загрузку и разгрузку простой и удобной, а интерфейс управления прост и интуитивно понятен. Независимо от того, имеет ли ваш оператор опыт или нет, он может научиться работе с помощью простого обучения.

Конструкция

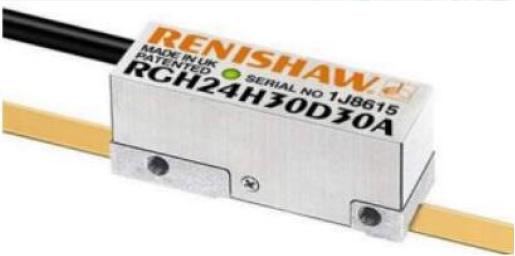

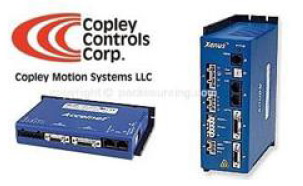

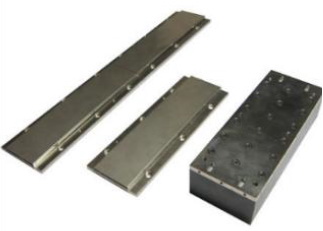

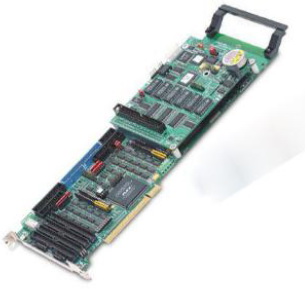

Линейный привод	Лазерная линейка	Привод	Контроллер

Технические характеристики установки лазерной резки

После вырезания SMD трафарета рекомендуется провести его шлифовку на установке электрохимической полировки GP-600

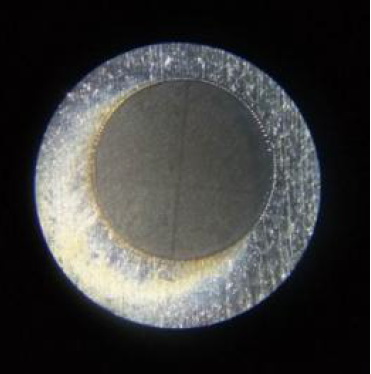

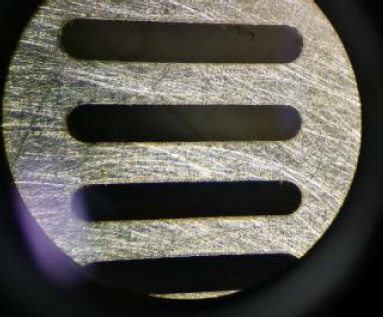

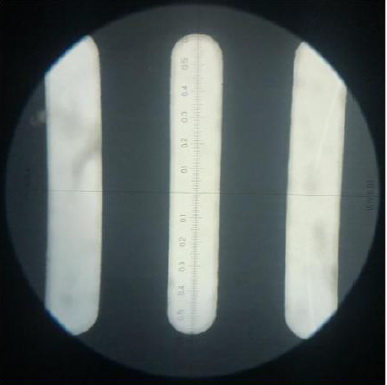

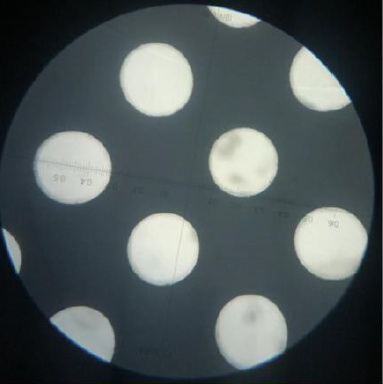

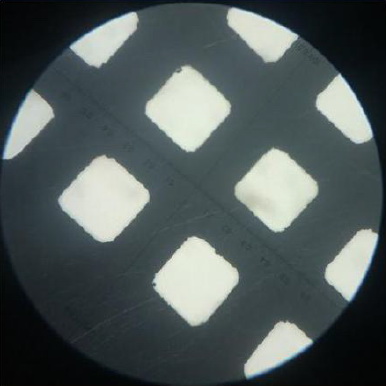

Результат финишной полировки SMD трафаретов из нержавеющей стали

До полировки	После полировки
