Вакуумный 2-х этажный пресс MP 50-2-VK фирмы HML (Германия).
СВОЙСТВА И СФЕРЫ ПРИМЕНЕНИЯ
- Предназначен для производства многослойных печатных плат. Может использоваться для всех распространенных материалов в области производства печатных плат, а также для широкого спектра технических диэлектриков..
Вакуумный 2-х этажный пресс MP 50-2-VK фирмы HML (Германия) имеет вакуумную камеру, максимальные размеры заготовок 560 х 540 мм при температуре до 350°C, предназначен для производства многослойных печатных плат. Может использоваться для всех распространенных материалов в области производства печатных плат, а также для широкого спектра технических диэлектриков.
Технические характеристики:
| Давление (кН) | 20-500 |
| Количество нагревательных плит | 3 |
| Количество этажей для прессования | 2 |
| Расстояние между открытыми плитами (мм) | 100 |
| Размер нагревательных плит Д x Ш (мм) | 620 x 600 |
| Макс. размер заготовок МПП Д x Ш (мм) | 560 x 540 |
| Мощность нагрева 1-ой плиты (кВт) | 8,6 |
| Мощность нагрева 2-ой плиты (кВт) | 11,7 |
| Мощность нагрева 3-ой плиты (кВт) | 8,6 |
| Мощность гидравлического модуля (кВт) | 2,2 |
| Мощность вакуумного модуля (кВт) | 1,8 |
| Общая мощность (кВт) | 34,9 |
| Напряжение питания | 3х400В 50Гц |
| Потребляемый ток (A) | 50 |
| Мин. требование к сети (A) | 63 |
| Максимальная температура (°C) | 350 (400 опция) |
| Время нагрева (от 40 до 175°C) (мин) | около 25 |
| Время охлаждения (мин) | регулируется |
| Расход воды на охлаждение | 250 л/цикл |
| Сжатый воздух (давление = 5 бар) | 500 л/цикл |
| Габариты ДxШxВ(мм) / Вес(кг) | 1420x1000x1600 / 2600 |
| Гидрав. и вакуумный модуль ДxШxВ(мм) / Вес(кг) | 80x700x800 / 150 |
Корпус пресса:
Стальная сварная конструкция, так же вакуумная камера с призматическими направляющими и стальные плиты.
Поршень пресса:
С полированной поверхностью.
Теплоизоляция плит (сзади):
Область шириной 30 мм.
Стальные плиты с электрическим нагревом и водяным охлаждением:
- Плиты имеют две независимые встроенные системы:
- Первая система электрического нагрева картриджами;
- Вторая система охлаждения оборотной водой. - Охлаждающая вода поступает и отводится из плит через специальные резиновые шланги.
- Параллельность плит: 0,05 мм.
- Регулировка давлением осуществляется равномерно.
- Пресс «открывается» автоматически после охлаждения при достижении необходимой
- температуры.
- Управление осуществляется с ПК в операционной системе Windows.
Значения, отображаемые в процессе работы:
- Температура плиты заданная
- Давление
- Температура плиты реальная
- Текущее время процесса
- Программируемая температура
- Время цикла
- Сообщение о вакууме

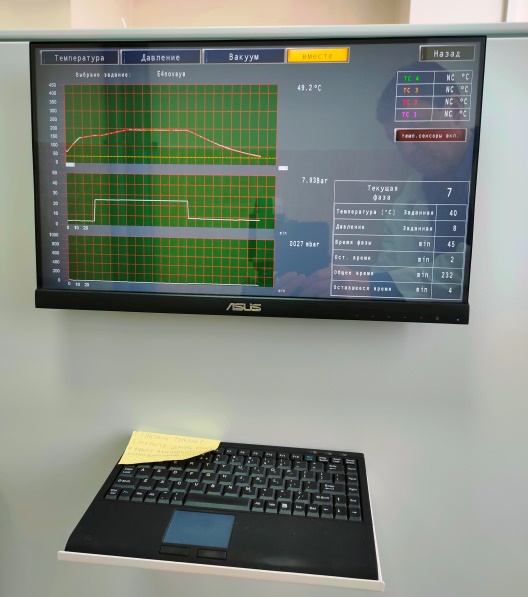

- Графическое представление изменения давления, температуры плит, а так же вакуума.
Программируемые и вводимые параметры:
- Время задержки высокого давления; Изменение температуры; Изменение времени ожидания;
- Время вакуума; Время ожидания вакуума; Нагрев (период прессования); Период охлаждения;
- Номер этажа; Холодный или горячий старт;
- Число нагреваемых этажей
Дополнительные функции
- Графическое отображение процесса прессования с датой и временем
- Отображение всех параметров и изменённых данных
- Пароль
- Дополнительные сообщения о неисправностях
- Накопление измеряемых параметров
- Выбор холодного или горячего старта без помощи программы прессования
Вакуумный модуль
- Вакуум: <= 20 мбар
- Время создания вакуума: 120 секунд.
- Вакуумная камера с герметичной дверью позволяет поддерживать вакуум при прессовании печатных плат. Система управления позволяет при отсутствии давления создать вакуум в камере.
В комплект поставки входит:
Устройство записи и вывода параметров изменения давления, температуры плит, вакуума.
